Обратный клапан для воды
Обратный клапан для воды – это один из самых популярных типов защитной арматуры. Основная задача – защита приборов и участков трубопровода от обратного оттока жидкости. К такому виду арматуры относятся насосы, насосные станции и другие типы технологического оборудования.
Как работает обратный клапан для воды?
Благодаря конструкции клапан способен пропускать среду в попутном направлении. При этом арматура перекрывает проход при движении против направления потока. На клапан наносится специальная стрелка, которая указывает направление потока. Это облегчает действия во время монтажа.
Для чего нежен обратный клапан в системе с водой?
Технологические схемы с жидкой, парообразной и воздушной средой не смогут функционировать без обратного клапана. Для каждого частного случая нужно рассматривать реакцию материалов корпуса и составных частей механизма клапана на конкретную среду, также не стоит забывать про вязкость и летучесть. Обратный клапан для воды имеет исполнение из чугуна, латуни или нержавейки, в зависимости от типа конструкции. Сфера применения – инженерные сети жилого, административного и промышленного сегмента строительства. Обратный клапан используется в системах горячего и холодного водоснабжения, а также отопления и кондиционирования.
Зачем же нужен обратный клапан для воды? – Для защиты оборудования и предупреждения аварий в инженерных сетях.
Где применяются обратные клапаны?
Арматура используется в:
- Обвязке котельного оборудования
- ЖКХ – применяется в многоквартирных домах при подаче горячей и холодной воды на стояках
- Обвязке конденсатоотводчика с существующим противодавлением в конденсатной линии
- Установке накопительных водонагревателей на входе холодной воды – электрические и газовые бойлеры
- Обвязке насосного оборудования
Виды обратных клапанов для воды
- Поворотные обратные клапаны – запорный элемент поворотного клапана. Арматура выполнена в виде откидной створки. Когда жидкость проходит, диск открывается и не мешает потоку рабочей среды. В том случае, если среда движется в обратном направлении диск перекрывает отверстие и не дает возможность среды двигаться против направления потока.
Преимущество такого устройства – возможность работы в средах с низкими показателями очистки. Еще один плюс – большой размерный ряд, который подходит под огромный ассортимент диаметров в системах отопления ЖКХ.

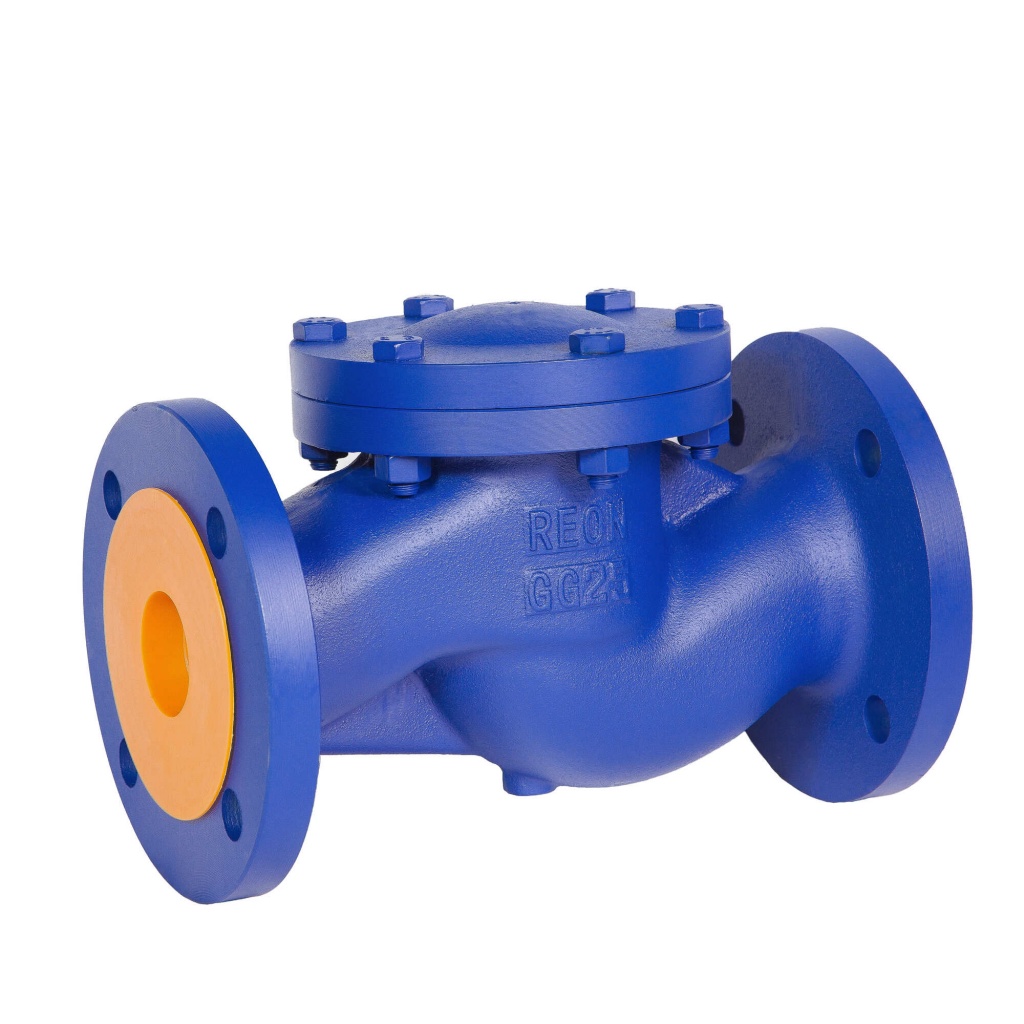

- Подъемный обратный клапан – конструкция подъемных обратных клапанов схожа с запорным вентилем, только подпружиненный затвор открывается не вручную, а под давлением потока среды.
Принцип работы обратного клапана для воды – под действием давления среды затвор поднимается, пропуская поток. При падении давления – опускается на седло, препятствуя обратному ходу потока.
Из-за конструктивных особенностей этот тип клапанов очень привередлив к монтажу. Нужно соблюдать несколько критериев для его полноценной работы. Его установка не возможна на вертикальных участках, а также если ось подъема клапана находится не в вертикальном положении.
Преимущества обратного подъемного клапана являются – ремонтопригодность без полного демонтажа, обеспечение герметичности седло/затвор и возможность применения в различных отраслях промышленности.
Обратный клапан для грязной воды

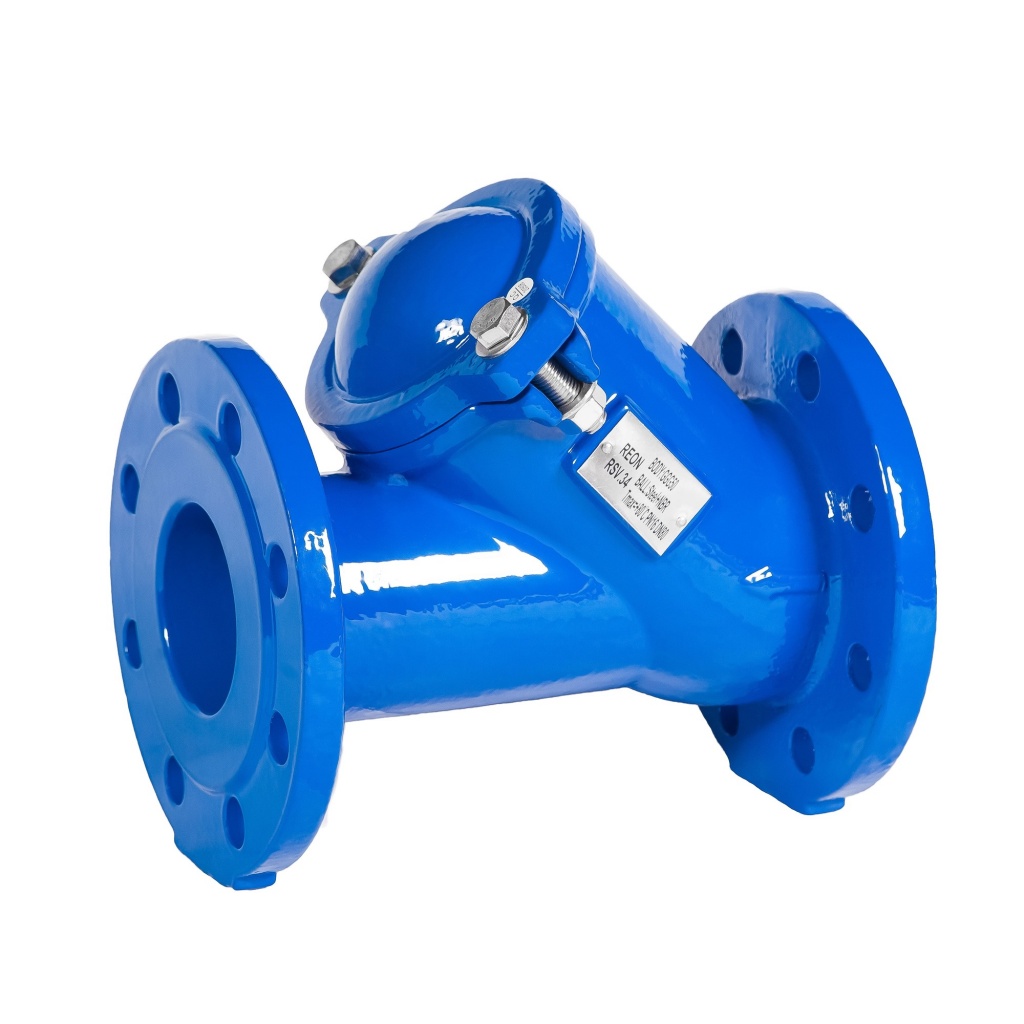

Шаровый обратный клапан или обратный клапан для грязной воды. Запорным элементом этого клапана – шар. При движении потока его прижимает к верхней стенке корпуса, и он не препятствует движению среды. Однако при обратном оттоке, шар полностью перекрывает проход. Сфера применения не ограничивается только сточным и канализационными водопроводами, арматура широко применяется и в ЖКХ.
Конструкция изделия достаточно проста – в цилиндрическом чугунном корпусе находится запирающий элемент в виде шара, покрытого технической резиной. Работа происходит практически в автоматическом режиме – то есть в нормальном состоянии он закрывается, при проходе потока в надлежащем направлении, под его давлением сферический элемент открывает проход.
Обратный клапан для водопровода

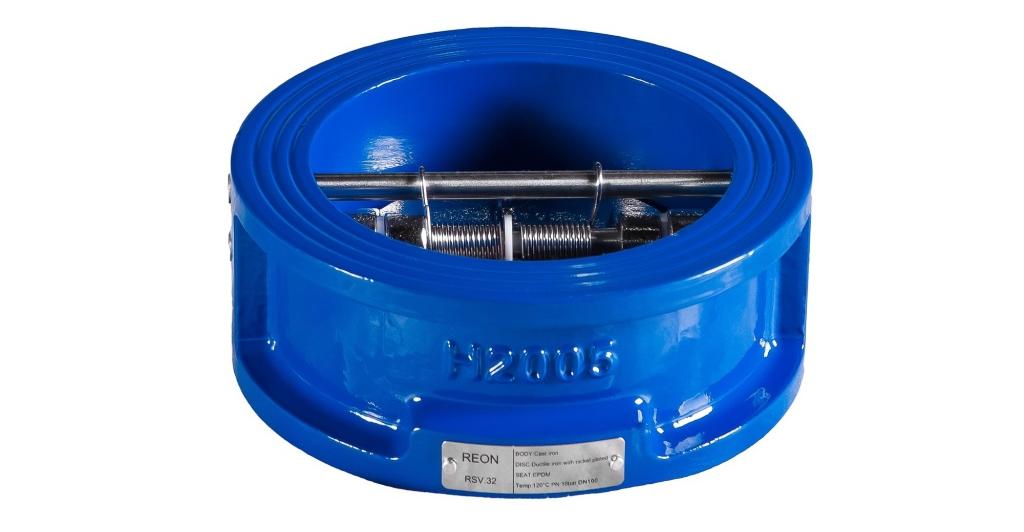

Арматура чаще всего используется как обратный клапан для водопровода. Запорный элемент изделия представляет собой две створки, закрепленные на оси, которая расположена по центру проходного сечения.
Принцип работы – при прохождении потока в заданном направлении клапан находится в открытом состоянии, створки сложены, при прекращении тока среды створки расправляются и закрываются.
Двухстворчатые клапаны подвержены большим потерям напора и не применяются для загрязненных (с крупнодисперсными включениями) сред. Главное преимущество арматуры – возможность применения на различные сложные среды, например, в море или нефти, путем подбора материала уплотнения диска.
Дисковый обратный клапан межфланцевый. Запорным элементов дискового обратного клапан служит плоский диск, который связан с подпружиненным штоком. В рабочем положении он отжимается, обеспечивая свободный проток. При понижении давления под действием пружины прижимается к седлу, перекрывая проточное отверстие.
Малый размер и вес обратных межфланцевых клапанов позволяют легко и просто устанавливать их в любом положении. Существуют различные модификации клапана по материалу корпуса, уплотнению диска. Они позволяют применять его в различных отраслях промышленности, но только не для вязких сред и жидкостей с включениями твердых и волокнистых материалов.
Обратный клапан для насосной станции в системах с холодной водой.
Обратные клапаны применяют на насосных станциях для приостановления обратного потока во время аварии. Обратное течение воды может привести к опорожнению напорных трубопроводов и водоводов, опасному обратному вращению рабочего колеса насоса и ротора электродвигателя.
Существуют различные типы обратных клапанов. Наиболее простым и давно применяемым является обратный затвор. При использовании такого обратного клапана может произойти гидравлический удар в трубопроводе вследствие резкого захлопывания диска клапана при закрытии.
При размещении насоса выше уровня воды в резервуаре-приемнике для удобства заливки насоса перед запуском допускается установка в начале всасывающего трубопровода приемного обратного клапана. Согласно СП 31.1333050 такие клапаны могут быть установлены на всасывающих трубопроводах с диаметром условного прохода не более 200 мм. При диаметре условного прохода всасывающего трубопровода больше 200 мм к трубопроводу присоединяют конфузор, так как при больших диаметрах обратного клапана резко возрастают масса диска клапана и сила его удара при закрытии.
Кроме того, возрастающее в приемном клапане с большим диаметром условного прохода гидравлическое сопротивление существенно снижает геометрическую высоту всасывания насоса. При оборудовании приемными клапанами насосов с индивидуальными всасывающими трубопроводами можно не устанавливать обратные клапаны на напорных трубопроводах насосов. Диаметр условного прохода водоводов и трубопроводов насосных станций, фасонных частей и арматуры принимают на основании технико-экономического расчета исходя из скоростей движения воды в пределах, указанных в СП 31.1333053.
Обратный клапан для водонагревателя в системах с горячей водой
Обратный клапан для воды для водонагревателя также называют предохранительным. Он отличается не только конструкцией, но и принципом действия. Устройство выполняет сразу две функции — защиту от превышения давления и обратного оттока воды.
Перепускной клапан и обратный клапан – это два самых необходимых устройства при обвязке водонагревателей. Они обеспечивают безопасность всей системы. Арматура используется только в бытовом сегменте и не может быть отнесено к разряду промышленной трубопроводной арматуры.
Как правильно установить обратный клапан для воды?
Прежде всего нужно определить тип арматуры, которая будет использоваться. Чтобы устройство работало правильно и выполняло все функции нужно учитывать ряд требований.
- Если конструкция клапана не предназначена для работы с грязью, накипью, металлическими включениями и прочими нечистотами нужно установить грязевик и фильтр.
- Если из-за недостаточного пространства между диском или затвором ограничивается работа устройства, необходимо использовать воротниковые фланцы.
- Необходимо соблюдать направление, указанное на корпус, с движением среды по трубопроводу.
- Использовать приборы фиксирующие изменения в давлении, чтобы отслеживать работоспособность клапана.
- Для беспрепятственной работы предусмотреть расстояния прямых участков в размере 5 DN до и после клапана.
