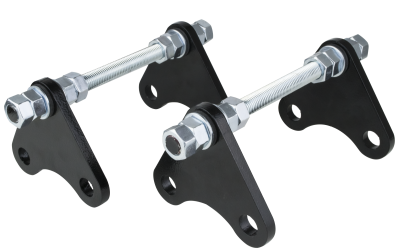

Контрольные (ограничительные) стержни для гибкой вставки REON тип RSV94
Гибкая вставка (виброкомпенсатор) является арматурой общего назначения, предназначен для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига. Используется для обвязки насосов, вентиляционного оборудования, компрессорного оборудования и другого оборудования, создающего вибрацию или шум в системе.
Подробнее
от 6 892 ₽
Остатки на складах
Новосибирск
Наличие: 10 шт.
Москва
Наличие: 10 шт.
Наличие: 20 шт. на складах
DN
- 32
- 40
- 50
- 65
- 80
- 100
- 125
- 150
- 200
- 250
- 300
- 350
- 400
- 450
- 500
Хотите стать дилером?
Описание
Описание
Контрольные (ограничительные) стержни предназначе- ны для недопущения запрещенных режимов работы виброкомпенсаторов, таких как одновременная работа на растяжение и сдвиг.
В комплект входят: опорные пластины (4 шт.), резьбовые шпильки (2 шт.), гайки (16 шт.), металлические шайбы (8 шт.), резиновые шайбы (8 шт.).
Для вставок диаметрами менее DN200 устанавливается один комплект (два контрольных стержня с противоположных сторон относительно оси трубопровода).
Для вставок диаметрами DN200 и более устанавливаются два комплекта (четыре стержня с шагом 90˚ вокруг оси трубопровода).
Область применения
Контрольные стержни применяются в случаях, когда деформации вставок без установки стержней могут превысить допустимые предельные значения или существует риск появления высокого рабочего давления при запуске насосного оборудования.
Технические характеристики
| 1 | Номинальный диаметр виброкомпенсатора, DN | 32-500 мм |
| 2 | Максимальное давление виброкомпенсатора, PN | 16 бар |
| 3 | Тип присоединения | Резьбовой |
Габаритные и присоединительные размеры

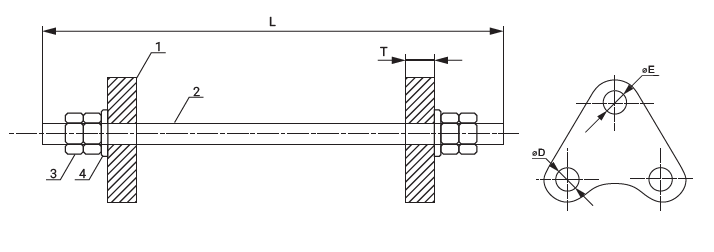

| Артикул | DN | Пластина | Шпилька | Требуемое кол-во комплектов на одну гибкую вставку* | Масса, кг | |||
| T, мм | ØЕ, мм | ØD, мм | Резьба | L, мм | ||||
| 032RSV94-PN16 | 32 | 10 | 18 | 18 | М16 | 250 | 1 | 3,16 |
| 040RSV94-PN16 | 40 | 10 | 18 | 18 | М16 | 250 | 3,26 | |
| 050RSV94-PN16 | 50 | 10 | 18 | 18 | М16 | 250 | 3,56 | |
| 065RSV94-PN16 | 65 | 10 | 18 | 18 | М16 | 333 | 4,05 | |
| 080RSV94-PN16 | 80 | 10 | 18 | 18 | М16 | 333 | 4,17 | |
| 100RSV94-PN16 | 100 | 10 | 18 | 18 | М16 | 333 | 3,36 | |
| 125RSV94-PN16 | 125 | 12 | 22 | 18 | М20 | 333 | 5,03 | |
| 150RSV94-PN16 | 150 | 12 | 22 | 22 | М20 | 370 | 5,62 | |
| 200RSV94-PN16 | 200 | 12 | 22 | 22 | М20 | 400 | 2 | 5,34 |
| 250RSV94-PN16 | 250 | 14 | 26 | 26 | М24 | 500 | 6,95 | |
| 300RSV94-PN16 | 300 | 14 | 26 | 26 | М24 | 500 | 7,05 | |
| 350RSV94-PN16 | 350 | 14 | 26 | 26 | М24 | 500 | 7,1 | |
| 400RSV94-PN16 | 400 | 16 | 30 | 30 | М27 | 500 | 8,25 | |
| 450RSV94-PN16 | 450 | 16 | 30 | 30 | М27 | 500 | 8,4 | |
| 500RSV94-PN16 | 500 | 16 | 30 | 33 | М27 | 500 | 8,6 | |
Материалы конструкции
| 1 | Опорная пластина | Углеродистая сталь с полимерным покрытием |
| 2 | Резьбовая шпилька | Оцинкованная углеродистая сталь |
| 3 | Гайка | Оцинкованная углеродистая сталь |
| 4 | Шайба | Оцинкованная углеродистая сталь |

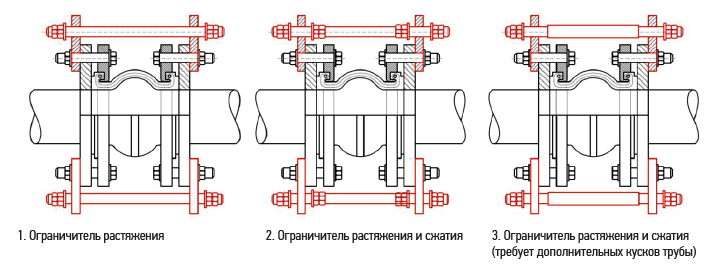

Примеры крепления контрольных (ограничительных) стержней на фланцевых компенсаторах.
Условия монтажа
• Контрольные ограничительные стержни могут монтироваться в любом пространственном положении.
• Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от компенсатора.
• Не допускается повреждение контрольных ограничительных стержней острыми краями трубы или другими тяжелыми и острыми предметами.
• При монтаже гибких вставок совместно с контрольными ограничительными стержнями, не допускается одновременная работа компенсатора на растяжение и сдвиг.
• Не допускается работа гибких вставок совместно с контрольными ограничительными стержнями на растяжение при установке на входе насоса.
Условия эксплуатации
• Контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев
• Если гибкая вставка установлена достаточно близко между неподвижными опорами трубопровода, тогда контрольные стержни не используются. Они становятся необходимы, когда неподвижные опоры трубопроводов находятся достаточно далеко друг от друга или их дальнейшее расположение неизвестно. Данные соображения применимы к гибким вставкам всех диаметров и типов.
• Не допускается проведение сварочных работ в непосредственной близости от гибкой вставки с контрольными ограничительными стержнями без их защиты или демонтажа.
• Несоблюдение условий монтажа ограничительных стержней может привести к выходу виброкомпенсатора из строя или нарушению его нормальной работы.
• Не допускается проведение сварочных работ в непосредственной близости от гибкой вставки с контрольными ограничительными стержнями без их защиты или демонтажа.
• Несоблюдение условий монтажа ограничительных стержней может привести к выходу виброкомпенсатора из строя или нарушению его нормальной работы.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
- Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.
Гарантийные обязательства
Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
