Балансировочный клапан фланцевый REON тип RSV55
Популярные товары
Ручные фланцевые балансировочные клапаны относятся к регулирующей арматуре и предназначены для гидравлической увязки между собой отдельных контуров и ограничения расхода теплоносителя. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.
Подробнее
от 25 447 ₽
Остатки на складах
Новосибирск
Наличие: 7 шт.
Москва
Наличие: 61 шт.
Наличие: 68 шт. на складах
Ожидается
Новосибирск
В пути: 20 шт.
Ожидается: 13.12.2024
В пути: 7 шт.
Ожидается: 16.01.2025
Ожидается: 27 шт.
DN
- 40
- 50
- 65
- 80
- 100
- 125
- 150
- 200
- 250
- 300
- 350
- 400
- 450
- 500
Хотите стать дилером?
Описание
Описание
Ручные фланцевые балансировочные клапаны относятся к регулирующей арматуре и предназначены для гидравлической увязки между собой отдельных контуров и ограничения расхода теплоносителя. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.Область применения
Ручные фланцевые балансировочные клапаны применяются в системах отопления, горячего водоснабжения и охлаждения.
Габаритные и присоединительные размеры
Материалы конструкции
Одно из главных составляющих при проектировании систем отопления – не только подобрать подходящие трубы, но и оборудование. Ведь именно оно защищает систему от перетопа и позволяет стабилизировать ее функционирование в самых разнообразных условиях.
Назначение балансировочного клапана
Фланцевый балансировочный клапан предназначен для гидравлической увязки между собой отдельных контуров или ветвей систем водяного отопления. Кроме систем отопления, балансировочный клапан может использоваться в системах водоснабжения для ограничения расхода по группам потребителей.
Принцип действия и конструкция
Получение требуемого расхода теплоносителя достигается путем изменения проходного сечения балансировочного клапана. Конструкция клапана позволяет вручную установить проектное значение расхода в соответствии с настроечным графиком или таблицей.
Заказать балансировочные клапаны францевые для трубопроводной системы в Томске
Оборудование REON успешно эксплуатируется с 2009 года на более 1000 различных объектов. С нами выгодно сотрудничать, потому что мы предлагаем индивидуальную систему скидок, отсрочку платежа, бесплатную доставку до терминала транспортной компании.
Для заказа товара или уточнения информации оставьте заявку на нашем сайте, заполнив онлайн-форму. Укажите свои данные, мы свяжемся с вами в ближайшее время. Также вы можете связаться с нами по номеру телефона +7 (3822) 908-388 или электронной почте info@reon-armatura.ru.
Технические характеристики
| 1 | Номинальный диаметр, DN | 40-500 мм |
| 2 | Максимальное давление, РN | 16 бар |
| 3 | Максимальная температура | +120°С |
| 4 | Присоединение | Фланцевое |
| 5 | Класс герметичности | А (по ГОСТ 9544-2015) |

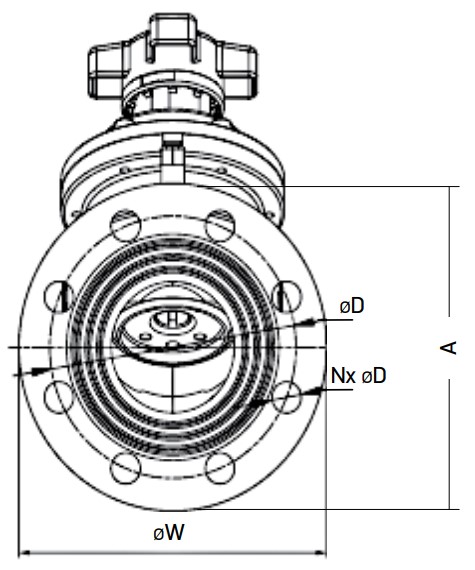

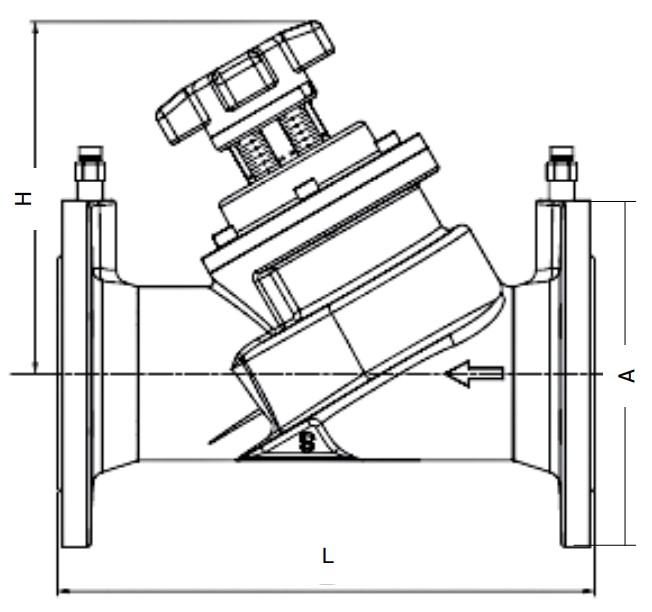

Габаритные и присоединительные размеры
| Артикул | DN | Размеры, мм | NxD | Kvs, (м³/ч) | Масса, кг | |||
| L | H | W | D | |||||
| 040RSV55 | 40 | 230 | 136 | 150 | 110 | 4х19 | 54 | 5,9 |
| 050RSV55 | 50 | 230 | 152 | 165 | 125 | 4х19 | 54 | 10,8 |
| 065RSV55 | 65 | 290 | 180 | 185 | 145 | 4х19 | 94,47 | 16 |
| 080RSV55 | 80 | 310 | 200 | 200 | 160 | 8х19 | 137,2 | 20,6 |
| 100RSV55 | 100 | 350 | 220 | 220 | 180 | 8х19 | 211,2 | 29,2 |
| 125RSV55 | 125 | 400 | 308 | 250 | 210 | 8х19 | 330,22 | 36,7 |
| 150RSV55 | 150 | 480 | 322 | 385 | 240 | 8х23 | 408,52 | 52,5 |
| 200RSV55 | 200 | 600 | 420 | 340 | 295 | 12х23 | 759,25 | 99 |
| 250RSV55 | 250 | 730 | 460 | 405 | 355 | 12х28 | 1102,5 | 146 |
| 300RSV55 | 300 | 850 | 600 | 460 | 410 | 12х28 | 1516,6 | 200 |
| 350RSV55 | 350 | 980 | 614 | 520 | 470 | 16х28 | 2250 | 300 |
| 400RSV55 | 400 | 1100 | 642 | 580 | 525 | 16х31 | 3050 | 416 |
| 450RSV55 | 450 | 1200 | 675 | 640 | 585 | 20х31 | 3720 | 557 |
| 500RSV55 | 500 | 1250 | 713 | 715 | 650 | 20х34 | 4180 | 606 |

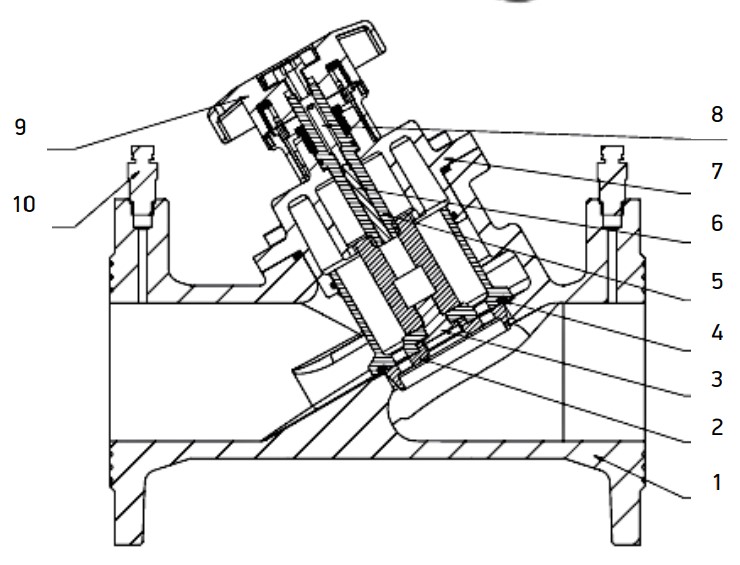

Материалы конструкции
| 1 | Корпус | Высокопрочный чугун GGG40 |
| 2 | Конус балансировочный | Высокопрочный чугун GGG40 |
| 3 | Винт | Латунь |
| 4 | Уплотнение | EPDM |
| 5 | Шток | Латунь |
| 6 | Фиксатор настройки | Латунь |
| 7 | Крышка | Высокопрочный чугун GGG40 |
| 8 | Стопорный винт | Нержавеющая сталь AISI 304 |
| 9 | Маховик | Пластик ABC (DN40-250) Серый чугун (DN300-500) |
| 10 | Измерительный ниппель | Латунь |
Гидравлические характеристики
| Настройка | DN40/50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN450 | DN500 |
| 1 | 7,4 | 13,6 | 14,04 | 17,6 | 22,43 | 27,9 | 67,0 | 109 | 128 | 167,2 | 208 | 240,5 | 305,2 |
| 2 | 15,8 | 31,17 | 28,24 | 38,7 | 53,1 | 55,9 | 127,27 | 184 | 211,1 | 240 | 344 | 396,5 | 598 |
| 3 | 26,7 | 48,1 | 42,78 | 57,3 | 74,86 | 77,8 | 191,44 | 264 | 290,3 | 330 | 452 | 649 | 1024 |
| 4 | 36,9 | 59,8 | 62,08 | 76,5 | 115,63 | 127.2 | 278,06 | 356 | 380,6 | 485 | 735 | 915 | 1315 |
| 5 | 46,2 | 68,35 | 82,97 | 99,3 | 155,56 | 172,56 | 388,97 | 438,8 | 481,2 | 658 | 1054,5 | 1242 | 1592 |
| 6 | 54,0 | 76,07 | 103,73 | 132,5 | 186,10 | 211,16 | 474,3 | 538,3 | 624,2 | 824 | 1380 | 1712 | 2142,0 |
| 7 | - | 82,61 | 119,93 | 167,5 | 226,71 | 265,9 | 558,7 | 661,7 | 731 | 1045 | 1698 | 2046 | 2586 |
| 8 | - | 87,84 | 127,67 | 190,2 | 273,57 | 288,33 | 638,1 | 770 | 886,9 | 1215 | 1980 | 2425 | 2845 |
| 9 | - | 94,47 | 137,2 | 211,2 | 330,22 | 351,3 | 719,5 | 826,7 | 1042,1 | 1420 | 2280 | 2680 | 3192 |
| 10 | - | - | - | - | - | 372,26 | 759,25 | 920 | 1177,3 | 1685 | 2620 | 3080 | 3640 |
| 11 | - | - | - | - | - | 408,52 | - | 1010 | 1330,1 | 1894 | 2750 | 3350 | 3892 |
| 12 | - | - | - | - | - | - | - | 1102,5 | 1429,1 | 2017 | 2940 | 3580 | 4024 |
| 13 | - | - | - | - | - | - | - | - | 1516,6 | 2250 | 3050 | 3720 | 4180 |
| 14 | - | - | - | - | - | - | - | - | - | - | - | - | - |
Настройку клапана можно определить по формуле:
Где:
Кv – пропускная способность, м³/ч
G – расход через клапан, м³/ч
ΔPкл – перепад на клапане, бар.
Пример: Для клапана RSV55 DN50 необходимо выбрать настройку при условии, что расход теплоносителя через клапан G=20 м3/ч, а перепад на клапане ΔРкл=0,4 бар.
Решение:
что соответствует настройке 3,5 оборота.
Условия монтажа
- Монтаж, наладку и техническое обслуживание клапана балансировочного типа RSV55 должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.
- Клапан балансировочный устанавливается в любом монтажном положении. При этом расположение клапана должно позволять производить удобную настройку и присоединение измерительного прибора.
- Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

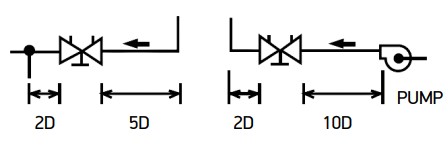

- Для предотвращения возникновения турбулентности потока, который влияет на точность на- стройки клапана, рекомендуется обеспечивать указанные на рисунке размеры прямых участков трубопровода до и после клапана, где D-диаметр клапана.
Условия эксплуатации
- Изделия должны эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик.
- Не допускается эксплуатация клапана со снятым или ослабленным винтом крепления рукоятки.
- Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.
- Не допускается попадание посторонних предметов внутрь или падение изделия.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
Гарантийные обязательства
- Изготовитель гарантирует соответствие изделия требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
- Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
- Гарантия не распространяется на дефекты, возникшие в случаях:
- Нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
- Ненадлежащей транспортировки и погрузо-разгрузочных работ;
- Наличия следов воздействия веществ, агрессивных к материалам изделия;
- Наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
- Повреждений, вызванных неправильными действиями потребителя;
- Наличия следов постороннего вмешательства в конструкцию изделия.
- Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Характеристики
|
Тип
|
RSV55 |
|
DN
|
40-500 |
|
PN
|
16 |
|
Т макс.
|
+120°С |
Паспорт
Паспорт
Задать вопрос
Задать вопрос
| Новосибирск | 7 шт. | В пути: 20 шт. Ожидается: 13.12.2024 шт. В пути: 7 шт. Ожидается: 16.01.2025 шт. |
| Москва | 61 шт. |
