Балансировочный клапан REON тип RSV54
Популярные товары
Ручные балансировочные клапаны относятся к регулирующей арматуре и предназначены для гидравлической увязки между собой отдельных контуров и ограничения расхода теплоносителя. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.
Подробнее
от 1 809 ₽
Остатки на складах
Новосибирск
Наличие: 3306 шт.
Москва
Наличие: 1926 шт.
Наличие: 5232 шт. на складах
DN
- 15
- 20
- 25
- 32
- 40
- 50
Хотите стать дилером?
Описание
Описание
Ручной балансировочный клапан относится к запорно-регулирующей арматуре и предназначен для гидравлической увязки между собой отдельных контуров или ветвей (стояков) в системе водяного отопления. Кроме систем отопления, клапан можно использовать в системах водоснабжения для ограничения расхода по группам потребителей и балансировки циркуляционных трубопроводов ГВС.Область применения
Балансировочные клапаны применяются в системе отопления и водоснабжения зданий (ГВС).
Технические характеристики
1 | Номинальный диаметр, DN | 15-50 мм |
2 | Максимальное давление, РN | 16 бар |
3 | Рабочая температура |
От -10°С до +110°С |
4 | Присоединение | Резьбовое |
5 | Класс герметичности | А (по ГОСТ 9544-2015) |

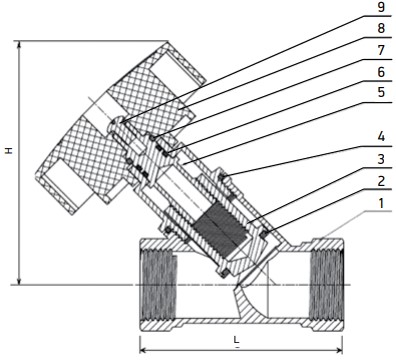

Габаритные и присоединительные размеры
Артикул | DN | Размеры | G, | Масса, | |
L, мм | H, мм | дюймы | кг | ||
015RSV54 | 15 | 74 | 90 | 1/2 | 0,3 |
020RSV54 | 20 | 75 | 90 | 3/4 | 0,4 |
025RSV54 | 25 | 78 | 91 | 1 | 0,5 |
032RSV54 | 32 | 95 | 96 | 11/4 | 0,7 |
040RSV54 | 40 | 101 | 104 | 11/2 | 0,9 |
050RSV54 | 50 | 106 | 110 | 2 | 1,4 |


1 | Корпус | Латунь |
2 | Прокладка | Фторопласт PTFE |
3 | Золотник | Латунь |
4 | Прокладка | Фторопласт PTFE |
5 | Шпиндель | Латунь |
6 | Сальниковые кольцо | EPDM |
7 | Стопорное кольцо | Сталь |
8 | Рукоятка | Пластик ABS |
9 | Винт | Сталь |
10 | Уплотнительное кольцо | EPDM |
11 | Ниппель | Латунь |
Гидравлические характеристики
Значение по шкале | Значение Kv (м3/ч) | |||||
DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | |
0 | 0 | 0 | 0 | 0 | 0 | 0 |
5 | 0,5 | 0,9 | 1,5 | 2,1 | 3,4 | 5,3 |
10 | 0,7 | 1,8 | 2,5 | 3,4 | 4,2 | 5,9 |
15 | 0,9 | 2,1 | 2,9 | 4 | 4,6 | 6,5 |
20 | 1,1 | 2,3 | 3,2 | 4,3 | 5,2 | 7,1 |
25 | 1,3 | 2,7 | 3,7 | 4,9 | 5,9 | 7,5 |
30 | 1,5 | 2,9 | 4 | 5,5 | 6,3 | 8,4 |
35 | 1,7 | 3,2 | 4,1 | 6,2 | 6,7 | 8,8 |
40 | 1,8 | 3,3 | 4,3 | 6,6 | 7,2 | 9,4 |
45 | 2 | 3,6 | 4,7 | 7,5 | 8 | 10 |
50 | 2,1 | 3,7 | 4,9 | 7,9 | 8,4 | 10,5 |
55 | 2,3 | 4 | 5,4 | 8,7 | 9,2 | 11,1 |
60 | 2,4 | 4,2 | 5,7 | 9,1 | 9,5 | 11,7 |
65 | 2,6 | 4,4 | 6,1 | 9,7 | 10,1 | 12,4 |
70 | 2,7 | 4,5 | 6,3 | 9,8 | 10,7 | 13,1 |
75 | 2,9 | 4,8 | 6,7 | 10,5 | 11,4 | 14 |
80 | 3 | 4,9 | 6,8 | 10,6 | 12,2 | 15,6 |
85 | 3,3 | 5,2 | 7,3 | 10,8 | 13 | 16,7 |
90* | 3,4 | 5,3 | 7,5 | 11,1 | 13,5 | 17,6 |
Условия монтажа
- Клапан балансировочный устанавливается в любом монтажном положении. При этом, расположение клапана должно позволять производить удобную настройку.
- Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.
- Монтаж клапанов следует производить в соответствии с требованиями СП73.13330.2012 «Внутренние санитарно-технические системы».
- Клапан балансировочный следует устанавливать в конце регулируемого контура во избежание его завоздушивания.
- При монтаже клапанов запрещается прикладывать к ним крутящие моменты, превышающие значения, указанные в таблице:
Ду | 15 | 20 | 25 | 32 | 40 | 50 |
Предельный крутящий момент, Нм | 30 | 40 | 50 | 60 | 70 | 80 |
Условия эксплуатации
- Изделия должны эксплуатироваться при давлении и температуре, указанных в таблице технических характеристик.
- Не допускается эксплуатация клапана со снятым или ослабленным винтом крепления рукоятки.
- Не допускается попадание на рукоятку клапана растворителей, лакокрасочных составов и прочих веществ, агрессивных к материалу рукоятки.
Условия транспортировки и хранения
- Изделия должны храниться в упаковке предприятия-изготовителя по условиям хранения 3 по ГОСТ 15150.
- Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150.
Гарантийные обязательства
- Изготовитель гарантирует соответствие изделия требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
- Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
- Гарантия не распространяется на дефекты, возникшие в случаях:
- Нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
- Ненадлежащей транспортировки и погрузо-разгрузочных работ;
- Наличия следов воздействия веществ, агрессивных к материалам изделия;
- Наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
- Повреждений, вызванных неправильными действиями потребителя;
- Наличия следов постороннего вмешательства в конструкцию изделия.
- Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Характеристики
Тип
|
RSV54 |
DN
|
15-50 |
PN
|
16 |
Т раб.
|
от -10ºС до +110ºС |
Т макс.
|
+110°С |
