Обратный клапан шаровой фланцевый чугунный REON тип RSV34

Описание

Область применения

Технические характеристики

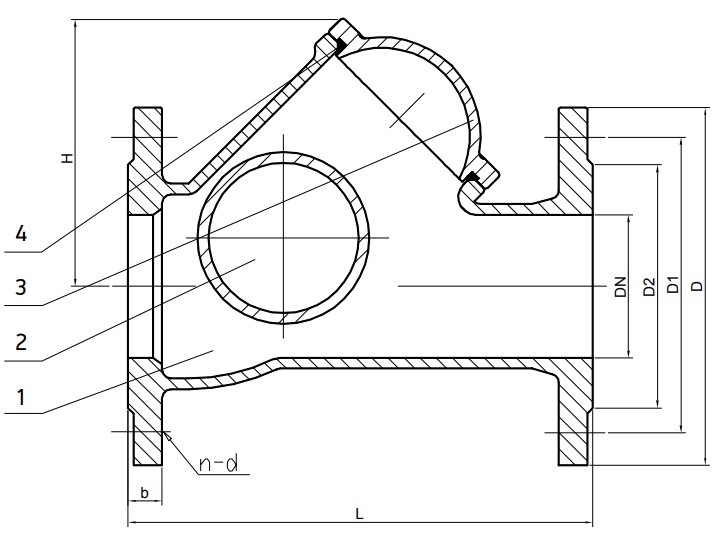

Габаритные и присоединительные размеры

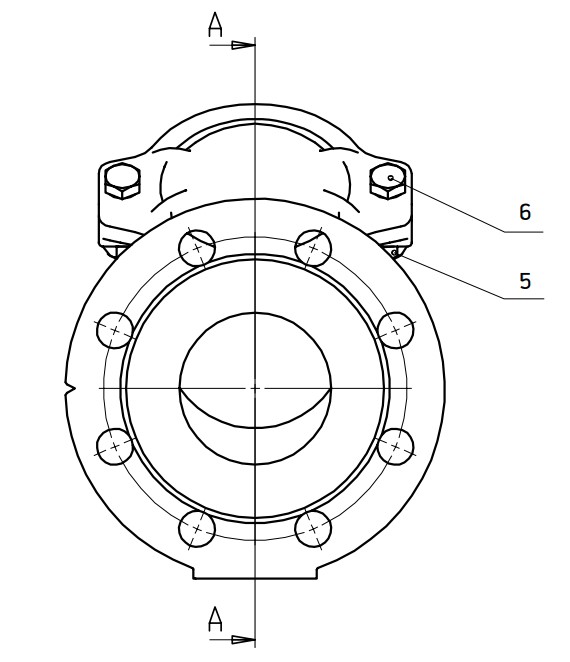

Материалы конструкции

Диаграмма перепада давления на чистой воде при условии горизонтальной установки

Kv (м³/ч) шарового крана

Условия монтажа

• Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
• Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
• Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
• Клапан устанавливается на  трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.

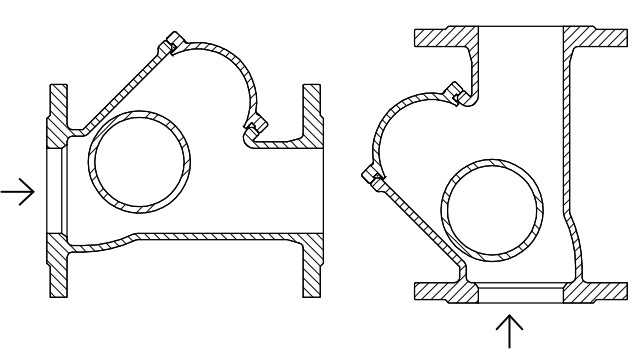

• Клапан может устанавливаться на горизонтальном или вертикальном (при условии движения воды снизу вверх) участках трубопровода.

• Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
• Поток среды должен быть направлен по стрелке на корпусе клапана.
• Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
• Затяжку крепежных болтов необходимо осуществлять равномерно.
• После запуска системы убедитесь в отсутствии протечек в местах присоединения.
• Не забудьте проверить на наличие утечек после не- скольких часов работы.

Условия эксплуатации

• Клапаны обратные REON не требуют постоянного ухода.
• Периодически осматривайте клапан на предмет протечки среды.
• Проверку клапана можно провести при замене трубопроводов.

Внимание!

Условия транспортировки и хранения

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
