Дисковый поворотный затвор с редуктором REON тип RSV78
- 40
- 50
- 65
- 80
- 100
- 125
- 150
- 200
- 250
- 300
- 350
- 400
- 450
- 500
- 600
- 700
- 800
Описание
Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.Область применения
Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).
Технические характеристики
1 | Номинальный диаметр, DN | 40-800 мм |
2 | Максимальное давление, РN | 16 бар |
3 | Рабочая температура | От -20˚С до +70˚С |
4 | Максимальная температура | От -20˚С до +90˚С (кратковременно) |
5 | Тип присоединения | Межфланцевый |
6 | Класс герметичности | А по ГОСТ 9544-2015 |
7 | Ответные фланцы | Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80 |
Габаритные и присоединительные размеры
Верхний фланец | |||||||||||||
Артикул | DN | Габаритные и присоединительные размеры, мм | Вес, кг | ||||||||||
ISO 5211 | A | B | C | H | P (Ø)* | D | n-d1 | Е | F | n1-d1 | |||
040RSV78 | 40 | F05 | 103 | 57 | 33 | 15 | 9 | 110 | 4-18 | 65 | 50 | 4-8 | 4,5 |
050RSV78 | 50 | F05 | 132 | 73 | 43 | 25 | 9 | 125 | 4-18 | 65 | 50 | 4-8 | 4,68 |
065RSV78 | 65 | F05 | 139 | 88 | 46 | 25 | 9 | 145 | 4-18 | 65 | 50 | 4-8 | 5,14 |
080RSV78 | 80 | F05 | 154 | 95 | 46 | 25 | 9 | 160 | 4(8)-18 | 65 | 50 | 4-8 | 5,71 |
100RSV78 | 100 | F07 | 168 | 108 | 52 | 28 | 11 | 180 | 4(8)-18 | 90 | 70 | 4-10 | 7,05 |
125RSV78 | 125 | F07 | 183 | 128 | 56 | 28 | 14 | 210 | 4(8)-18 | 90 | 70 | 4-10 | 9,53 |
150RSV78 | 150 | F07 | 197 | 143 | 56 | 28 | 14 | 240 | 8-18 | 90 | 70 | 4-10 | 11,83 |
200RSV78 | 200 | F10 | 237 | 175 | 60 | 35 | 17 | 295 | 12-22 | 125 | 102 | 4-12 | 18,9 |
250RSV78 | 250 | F10 | 268 | 208 | 68 | 45 | 22 | 355 | 12-26 | 125 | 102 | 4-12 | 21.75 |
300RSV78 | 300 | F10 | 305 | 238 | 78 | 45 | 22 | 410 | 12-26 | 125 | 102 | 4-12 | 29,2 |
350RSV78 | 350 | F10 | 336 | 265 | 78 | 45 | 22 | 470 | 16-26 | 125 | 102 | 4-12 | 41.05 |
400RSV78 | 400 | F14 | 400 | 304 | 86 | 52 | 37,95 | 525 | 16-30 | 175 | 140 | 4-18 | 72.8 |
450RSV78 | 450 | F14 | 411 | 337 | 105 | 52 | 42,86 | 585 | 20-30 | 175 | 140 | 4-18 | 84 |
500RSV78 | 500 | F14 | 460 | 368 | 130 | 52 | 45,72 | 650 | 20-33 | 175 | 140 | 4-18 | 108 |
600RSV78 | 600 | F16 | 523 | 428 | 151 | 64 | 63,98 | 770 | 20-36 | 210 | 165 | 4-22 | 167 |
700RSV78 | 700 | F25 | 560 | 510 | 163 | 64 | 63,35 | 840 | 24-36 | 300 | 254 | 8-18 | 263 |
800RSV78 | 800 | F25 | 635 | 585 | 188 | 70 | 63,35 | 950 | 24-39 | 300 | 254 | 8-18 | 330 |
Материалы конструкции DN 40-350
1 | Корпус | Высокопрочный чугун GGG40 |
2 | Седловое уплотнение | NBR |
3 | Шток | Нержавеющая сталь (AISI410) |
4 | Диск |
Нержавеющая сталь (AISI410) |
5 | Подшипник (4 шт) | PTFE |
6 | Уплотнительное кольцо (2 шт) | NBR |
7 | Редуктор | Высокопрочный чугун GGG40 / сталь 45 |
Материалы конструкции DN 400-800
1 | Корпус | Высокопрочный чугун GGG40 |
2 | Седловое уплотнение | NBR |
3 | Нижний вал | Нержавеющая сталь AISI420 |
4 | Диск |
Нержавеющая сталь AISI316 |
5 | Верхний вал | Нержавеющая сталь AISI420 |
6 | Длинный подшипник (2шт) | PTFE |
7 | Короткий подшипник (2шт) | PTFE |
8 | Уплотнительное кольцо (2шт) | NBR |
9 | Стопорная прижимная пластина | Нержавеющая сталь AISI304 |
10 | Редуктор | Высокопрочный чугун GGG40 / сталь 45 |
Размеры шпонки | |
DN | n-b |
400 | 1-10 |
450 | 1-12 |
500 | 1-14 |
600 | 1-16 |
700 | 2-18 |
800 | 2-18 |

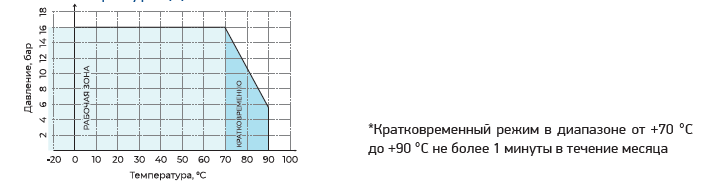

Диаграмма зависимости «Температура-Давление»
ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!
-
Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
-
В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
-
Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).
Положение на трубопроводе и процесс установки
-
Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
-
2. При установке дисковых поворотных затворов прокладки не используются.
-
Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
-
Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
-
Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
-
Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
-
Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
Тип
|
RSV78 |
DN
|
40-800 |
PN
|
16 |
Т раб.
|
от -20ºС до +70ºС |
Т макс.
|
+90°С (кратковременно) |
