Дисковый поворотный затвор с ручным редуктором REON тип RSV40
- 50
- 65
- 80
- 100
- 125
- 150
- 200
- 250
- 300
- 350
- 400
- 450
- 500
- 600
- 700
- 800
Описание
Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.Область применения
Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).
Технические характеристики
1 | Номинальный диаметр, DN | 40-800 мм |
2 | Максимальное давление, РN | 16 бар |
3 | Рабочая температура | От -10˚С до +95˚С |
4 | Максимальная температура | +120˚С (кратковременно) |
5 | Тип присоединения | Межфланцевый |
6 | Класс герметичности | А по ГОСТ 9544-2015 |
7 | Ответные фланцы | Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80 |

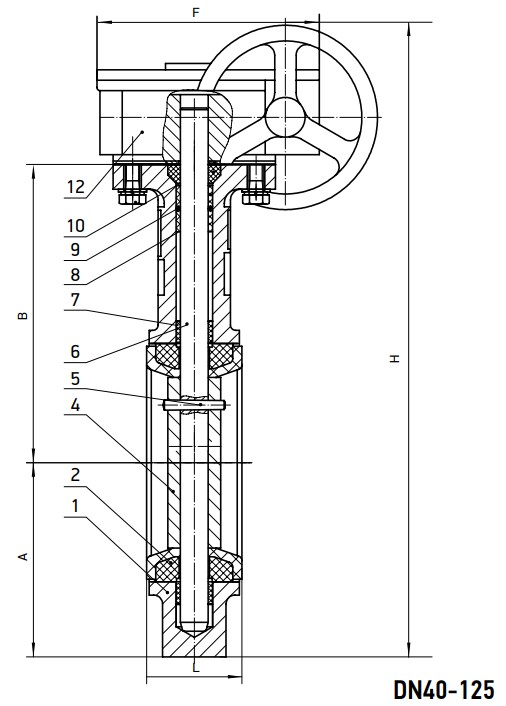

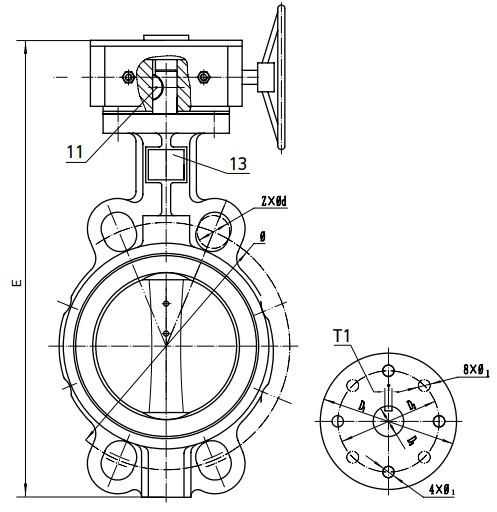

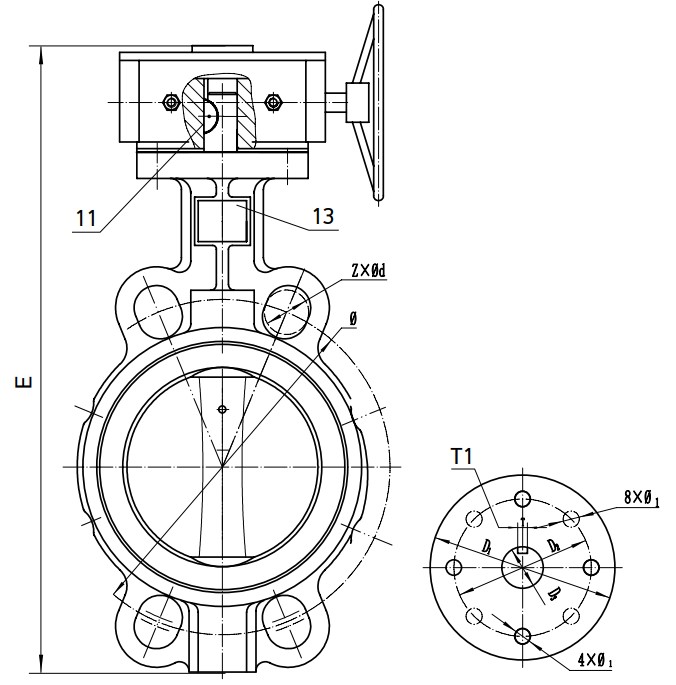

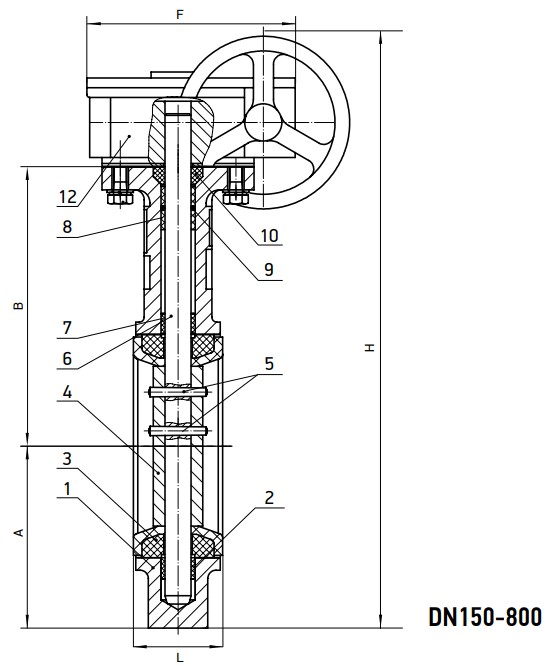

Габаритные и присоединительные размеры
Артикул | DN | Габаритные и присоединительные размеры, мм | Масса, кг | ||||||||||||
L | Ø1 | Z-Ød | A | B | H | E | F | D1 | D2 | 4xØ1 | D3 | T1 | |||
40RSV40 50RSV40 |
40/50 | 43 | 125 | 4-Ø19 | 64 | 121 | 280 | 240 | 115 | Ø77 | Ø57 | 4хØ6,5 | Ø12,7 | 3 | 4,9 |
65RSV40 | 65 | 46 | 145 | 4-Ø19 | 73 | 130 | 300 | 265 | 115 | 5,2 | |||||
80RSV40 | 80 | 46 | 160 | 4-Ø19 | 93 | 151 | 350 | 300 | 115 | 5,8 | |||||
100RSV40 | 100 | 52 | 180 | 4-Ø19 | 110 | 169 | 375 | 335 | 115 | Ø92 | Ø70 | 4хØ10,5 | Ø15,8 | 5 | 7,1 |
125RSV40 | 125 | 56 | 210 | 4-Ø19 | 132 | 188 | 420 | 365 | 115 | Ø92 | Ø70 | 4хØ10,5 | Ø19 | 5 | 9 |
150RSV40 | 150 | 56 | 240 | 4-Ø23 | 137 | 200 | 445 | 398 | 118 | Ø92 | Ø70 | 4хØ10,5 | Ø19 | 5 | 9,4 |
200RSV40 | 200 | 60 | 295 | 4-Ø23 | 169 | 241 | 580 | 490 | 170 | Ø115 | Ø89 | 4хØ14,3 | Ø22,2 | 5 | 17,13 |
250RSV40 | 250 | 68 | 355 | 4-Ø23 | 203 | 275 | 674 | 564 | 184 | Ø115 | Ø89 | 4хØ14,3 | Ø28,6 | 8 | 24,7 |
300RSV40 | 300 | 78 | 410 | 4-Ø23 | 233 | 314 | 723 | 629 | 186 | Ø140 | Ø108 | 4хØ14,3 | Ø31,8 | 8 | 36,8 |
350RSV40 | 350 | 78 | 470 | 4-Ø23 | 264 | 334 | 780 | 680 | 186 | 47,4 | |||||
400RSV40 | 400 | 102 | 525 | 4-Ø28 | 315 | 368 | 938 | 788 | 538 | Ø197 | Ø159 | 4хØ21 | Ø33,34 | 10 | 83 |
450RSV40 | 450 | 114 | 585 | 4-Ø28 | 353 | 402 | 1008 | 858 | 538 | Ø197 | Ø159 | 4хØ21 | Ø38 | 10 | 94 |
500RSV40 | 500 | 127 | 650 | 4-Ø28 | 387 | 445 | 1089 | 939 | 538 | Ø197 | Ø159 | 4хØ21 | Ø41,15 | 10 | 114 |
600RSV40 | 600 | 154 | 770 | 4-Ø31 | 450 | 507 | 1265 | 1065 | 538 | Ø276 | Ø216 | 4хØ23 | Ø50,65 | 16 | 188 |
700RSV40 | 700 | 165 | 840 | 4-Ø33 | 514 | 632 | 1479 | 1279 | 578 | Ø300 | Ø254 | 8хØ18 | Ø55 | 16 | 294 |
800RSV40 | 800 | 190 | 950 | 4-Ø36 | 560 | 726 | 1623 | 1423 | 578 | 366 |
Материалы конструкции
1 | Корпус | DN40-250 чугун GG25 DN300-800 чугун GGG40 |
2 | Нижний подшипник | Армированный PSF/PCU c графитовой вставкой+PTFE |
3 | Седловое уплотнение | EPDM |
4 | Диск | Высокопрочный чугун GGG40, покрытый никелем Ni |
5 | Штифт | Нержавеющая сталь |
6 | Шток | Нержавеющая сталь |
7 | Подшипник | Армированный PSF/PCU c графитовой вставкой+PTFE |
8 | Подшипник (2 шт.) | Армированный PSF/PCU c графитовой вставкой+PTFE |
9 | Уплотнительное кольцо | NBR |
10 | Манжета | EPDM |
11 | Шпонка | Нержавеющая сталь |
12 | Редуктор | Кованная сталь |
13 | Шильдик | Алюминий |

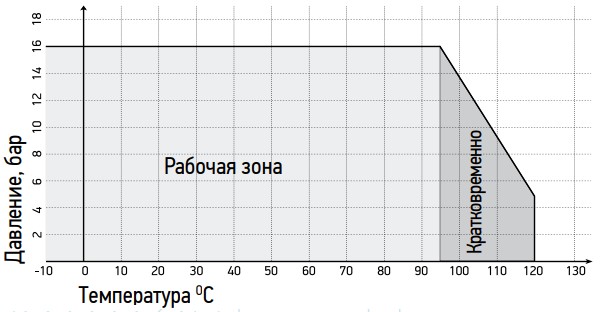

Диаграмма зависимости «Температура-Давление»
ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!
-
Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
-
В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
-
Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).
Положение на трубопроводе и процесс установки
-
Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
-
2. При установке дисковых поворотных затворов прокладки не используются.
-
Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
-
Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
-
Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
-
Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
-
Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
Тип
|
RSV40 |
DN
|
40-800 |
PN
|
16 |
Т раб.
|
от -10ºС до +95ºС |
Т макс.
|
+120°С (кратковременно) |
