Сетчатый фильтр для воды
Основное предназначение сетчатого фильтра грубой очистки – защита рабочей среды от различного вида крупных примесей и мусора. Это возможно за счет использования в конструкции металлической сетки. Иногда можно встретить название осадочный сетчатый фильтр. Специалисты называют его так, потому что при работе инженерных систем, из-за нагрева среды, образуется осадок, который имеет свойства скапливаться в крупные фракции. Во время движения жидкости по трубопроводу скорости бывают высокие и даже мелкая частичка может быть губительна для любого типа оборудования. Фильтр сетчатый у образный относится к защитной арматуре, которая оберегает от вмешательства инородных частиц в технологические процессы. К этому типу арматуры предъявляется целый ряд требований:
- Обеспечение расчетной пропускной способности без избыточного гидравлического сопротивления
- Надежность конструкции и безотказная работа
- Возможность обслуживания и очистки канала с сеткой
Места обязательной установки определяются согласно строительным нормам и правилам, их рекомендуется устанавливать перед всеми типами устройств и оборудования на вводе в индивидуальный тепловой пункт. В ИТП сразу после узла ввода следует узел учет тепловой энергии, чтобы не было погрешностей среда должна быть чистой от механических включений. Далее в зависимости от схемы идут регулирующий клапан и теплообменник, которые очень чувствительны к засорам.
Задача сетчатого фильтра для механической очистки воды – не допустить нарушений в работе всей системы. В системах с насосным оборудованием, наличие в среде механических примесей сразу же выведет дорогостоящий аппарат из строя. Сетчатый фильтр используют для отопления как средство защиты целого ряда приборов: термостатические клапаны, приборы отопления, циркуляционные насосы, напорные баки и другое, чувствительное к загрязнениям оборудование. В Тепловых пунктах используют грязевики как средство для борьбы с твердыми механическими включениями, если крупные частицы и более тяжелые фракции еще могут осесть на дне грязевика, то более мелкие фракции проходят его и двигаются дальше по ветвям теплоснабжения. Водяные системы отопления чаще всего сами являются источником загрязнения так как содержат окалины, вымывают частички металлов от отопительных приборов, коррозию и другие виды загрязнений. Даже небольшие гидроудары влияют на отслоение осадка на стенках трубопровода и образованию загрязнений, поэтому какой надежно бы не была система, использование фильтра крайне необходимо.
Фильтр для воды сетчатый, проточный и магистральный является самым простым в конструкции и надежным в использовании фильтрующем оборудованием. Многие типы арматуры, используемые для очистки среды, могут иметь ограничения, но сетчатые фильтры можно устанавливать как горизонтально так и вертикально, что расширяет потенциальные возможности размещения. Эта функция позволяет фильтровать пар или жидкость практически в любом месте. Однако, как и в любом другом продукте, важно понимать детали, которые заставляют его работать эффективно. Правильный монтаж, грамотная эксплуатация и обслуживание сетчатого фильтра может гарантировать, что ваше оборудование будет исправно работать долгие годы.
Установка сетчатого фильтра
Перед установкой всегда проверяйте, соответствует ли номинальное давление фильтра характеристикам в системе. Важно убедиться, что фильтрующий карман корпуса направлен вниз, чтобы фильтруемый осадок не мешал основному потоку. При использовании в паровых системах, корпус фильтра поворачивают на 90 градусов, для того чтобы конденсат не оседал на дне корпуса. Таким образом, поток не будет затруднен. Это касается как горизонтальной, так и вертикальной установки. Если вы устанавливаете большой сетчатый фильтр, рекомендуется использовать опоры для труб вокруг внутренних и внешних соединений. Это помогает снизить нагрузку на трубопровод и предотвратить любые поломки в будущем. Каждый фильтр сетчатый у образный отличается, поэтому важно изучать руководство по эксплуатации для каждого отдельного вида фильтра.
Принцип работы сетчатого фильтра
У-образные сетчатые фильтры предназначены для работы в различных производственных отраслях и гражданском строительстве. Этот тип фильтра широко используется в промышленности, от пищевой до нефтяной и косметической. Их основная задача — удалять мусор из жидкостей и газов через специальную сетку. По материалам корпуса бывают полимерный и металлический сетчатый фильтр. Он соединяется с трубопроводом с помощью фланцев, позволяя фильтровать нежелательные примеси в потоке. Сетчатый фильтрующий элемент улавливает частицы и мусор до тех пор, пока их размер превышает отверстия в сетке. Существует несколько градаций у размера ячейки. В зависимости от диаметра сетка будет изменятся. На диаметрах около 100мм производится более грубая очистка, затем фильтры устанавливаются непосредственно перед оборудованием и происходит более тщательная очистка.
Иногда сетчатые фильтры поставляются с дренажными кранами. Эта система значительно упрощает очистку. С промывочным краном потребность в ручном труде значительно снижается.
При правильной установке фильтр сетчатый чугунный требует минимального контроля. Однако, важно следить за изменением давления на участке с фильтром, чтобы оборудование не переполнялось. Это может привести к поломке сетки и необходимости ее замены. Если сетка выйдет из строя, это приведет к повреждению всей системы, что станет очень дорогостоящей проблемой. Фильтр прост в конструкции, что упрощает процесс очистки. Не забудьте перекрыть трубопровод с обеих сторон сетчатого фильтра, прежде чем приступать к очистке и сбросу давления. Очистка осуществляется в несколько этапов, прежде всего необходимо демонтировать крышку на корпусе, оттуда удалить весь материал и мусор. Если на сетке есть повреждения, необходимо заменить ее на новую. После обслуживания крышку устанавливают на место и запускают систему. Срок службы Y-образного фильтра зависит от соблюдения правил его эксплуатации, при должном обслуживании срок эксплуатации может достигать десятилетий. Надежность и гибкость в использовании, которыми отличаются сетчатые фильтры, зависят от надлежащего ухода и обслуживания.

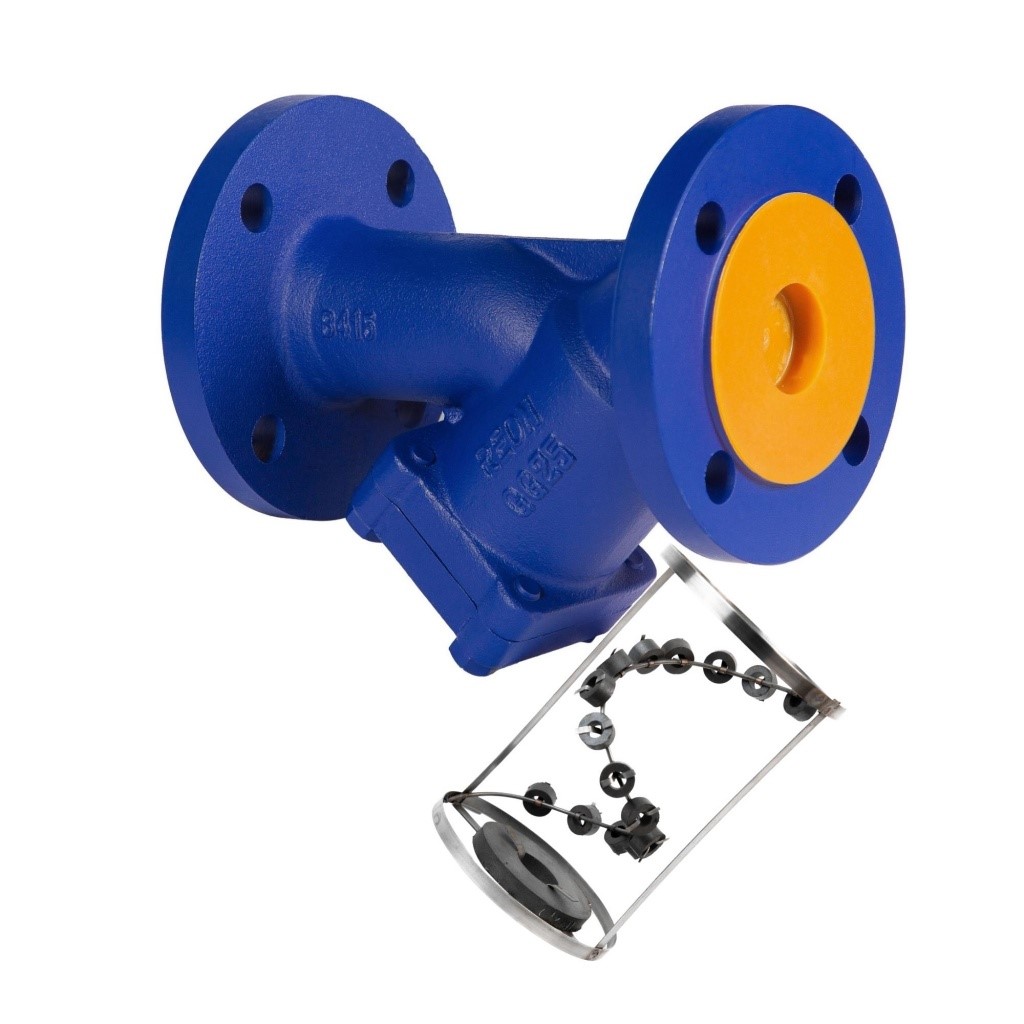

Фильтр магнитный сетчатый оснащен сеткой с конструкцией из ферритовых магнитов. Мощные ферритовые магниты притягивают частицы железа и удаляют их из любого типа среды. После очистки жидкость или пар переходит дальше в систему, это предотвращает дорогостоящий ремонт и продлевает срок службы оборудования.
В фильтре используются высококачественные ферритовые магниты, которые способны притягивать практически все железные загрязнения, включая сверхмелкие частицы железа.
Материалы конструкции
Наиболее распространенными материалами, используемыми для корпусов сетчатых фильтров Y-типа и корзинчатых сетчатых фильтров, являются чугун, бронза, углеродистая сталь, нержавеющая сталь и пластик.
Чугун, в этом списке, наиболее популярный материал корпуса сетчатого фильтра из-за его низкой начальной стоимости. Он используется в системах, где давление и температура воды невысоки, а система не подвергается сильным тепловым или механическим ударам. Чугун в основном используется для линий питьевой воды большего размера и многих систем непитьевой воды, а также для множества других продуктов и процессов.
Бронзовый корпус предпочтителен для работы в солоноватой, соленой и морской воде. Часто используется для питьевого водоснабжения. Его стоимость в два раза выше стоимости чугуна.
Корпус из углеродистой стали используется там, где встречаются условия высокой температуры и давления, а также там, где требуется устойчивость к тепловым и механическим ударам. Компоненты из углеродистой стали используют там, где существует опасность возгорания.
Материал из хромомолибденовой стали используется для высоких давлений и температур.
Нержавеющая сталь используется для корпуса и сетки из-за ее устойчивости к коррозии и загрязнению, а также простоты очистки.
В сетчатых фильтрах используются два типа сеток:
- Перфорированный стальной цилиндр
- Плетеная сетка
Перфорированная сетка
Она образуются путем пробивки большого количества отверстий в плоском листе требуемого материала. Затем перфорированный лист сворачивается в трубу и сваривается точечной сваркой. Это относительно грубые сетки с размерами отверстий, как правило, от 0,8 мм до 3,2 мм. Следовательно, перфорированные сетки подходят только для удаления общего мусора из труб.
Комбинированая плетеная сетка
Тонкая проволока сплетается в виде сетки. Затем ее накладывают на перфорированный лист, который действует как опорная клетка для сетки. При использовании сетчатого фильтра можно добиться размеров отверстий всего 0,07 мм. Впоследствии они используются для удаления более мелких частиц, которые в противном случае прошли бы через перфорированное сито. Комбинированый тип сетки самый распространенный тип фильтрующего элемента из-за высоких показателей по надежности и очистке
