Типы трубопроводной арматуры
Трубопроводная арматура — специальные изделия, которые используются для контроля и управления технологическими процессами в инженерных сетях.
В зависимости от типа системы может использоваться среда различная по характеристикам и составам. Агрессивная к металлическими изделиям или с высокой вязкостью. Чаще всего встречаются: вода, пар, гликолевые смеси, спирты, масло, пищевые жидкости, кислоты.
Трубопроводные системы — самый простой и надежный способ для передачи ресурсов и тепловой энергии. Чтобы обеспечить безопасность, стабильность и возможность управления этими системами используют трубопроводную арматуру.
Виды трубопроводной арматуры:
Разные задачи в технологических процессах требуют специального оборудования для их решения. Виды трубопроводной арматуры отличаются между собой по конкретному назначению.
Специалисты выделяют несколько крупных направлений: запорная
- Регулирующая
- Обратная
- Защитная
- Предохранительная
Принцип действия этого оборудования основан на перекрытии или изменении проходного сечения.
Трубопроводная запорная арматура
Один из самых распространённых видов промышленной трубопроводной арматуры. Основная ее задача — полное и герметичное перекрытие потока среды. С ее помощью возможно отключать целые линии ресурсоснабжения.
Запорную арматуру используют не только для возможности отключать несколько контуров без остановки всей системы, она также используется для возможности демонтажа различных агрегатов на трубопроводе. Чаще всего запорной арматурой обвязывают насосы, расходомеры и прочие сложные технические устройства, которые могут потребовать обслуживания.
Более семидесяти процентов от всего ассортимента арматуры составляет именно запорная. Это самый многочисленный вид изделия, который можно разделить по типу запорного элемента.
Запорным устройством может служить: шар, диск, плоский и конусный затвор и более сложные конструкции. Разные конструкции обусловлены своим сценарием использования и требованиям к характеристикам системы. По отрасли применения трубопроводная запорная арматура подразделяется на общепромышленную и арматуру специального назначения.
Регулирующая трубопроводная арматура
Основная задача регулирующей арматуры – изменение или поддержание параметров среды на всех участкам системы. Это удается за счет изменения проходного сечения на арматуре, вследствие чего изменяется расход. Расход – не единственный параметр, за изменение которого отвечает регулирующая трубопроводная арматура. В динамических системах очень важно поддерживать постоянное давление. С этой задачей справляются устройства, регулирующие как давление до или после себя, так и перепад давления. В системах отопления такими устройствами служат термостатические клапаны на приборах отопления, которые регулируют каждый конкретный прибор. Ручной и автоматический балансировочный клапан на стояках, которые распределяют поток по ветвям и регулятор давления в тепловом узле. Без этих устройств невозможно обеспечить энергоэффективное отопление всего здания.
Автоматическое регулирование с использованием электрических приводов дает возможность гибко менять характеристики системы без постоянного контроля человека. Клапан реагирует на сигналы от контроллера, в котором задана специальная программа. Датчики температуры или других параметров передают сигнал на контроллер, затем контроллер передает сигнал на электрический привод, который поднимает или опускает шток. По такому принципу работают все современные тепловые узлы с регулирующим клапаном.
В промышленном сегменте такие устройства работают с агрессивными, парообразными, вязкими и прочими средами. Выполняют функции дозирования и распределения.
Типы трубопроводной арматуры
- Редукционная (дроссельная) арматура — арматура, предназначенная для снижения (редуцирования) рабочего давления в системе за счет увеличения гидравлического сопротивления в проточной части.
- Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.
- Защитная (отключающая, отсечная) арматура — вид трубопроводной арматуры, предназначенный для защиты технологических систем, оборудования, трубопроводов, насосов и сосудов под давлением от возникновения или последствий аварийных ситуаций.
По своему назначению защитная арматура очень близка к предохранительной, оба вида должны предотвращать отклонения от нормального течения технологического процесса и ограничивать последствия таких отклонений, не давая развиться серьёзным авариям. Главное их отличие — в принципе действия. Если предохранительная арматура открывается, обеспечивая массотвод, и, за счёт него, снижение параметров системы, то защитная — закрывается, отключая защищаемый участок системы или единицу оборудования.
Обратная арматура — арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
Предохранительная трубопроводная арматура
Предохранительная арматура — это тип арматуры, который служит для защиты системы или оборудования от превышения рабочих параметров давления. Защита осуществляется с помощью сброса давления, при его превышении, через дренажное отверстие. Конструкция устройства достаточно проста, при определенном усилии клапан открывается и освобождает избыток давления. В бытовом применении такие устройства используют в составе группы безопасности при обвязке бойлеров, котлов и расширительных баков.
Соединительная трубопроводная арматура – это необходимый элемент для монтажа трубопровода. С помощью этих деталей можно изменить диаметр, сделать переход на несколько ответвлений, изменить направление или перейти на другой тип материала. Также, соединительная арматура используется для подключения различного вида оборудования. Диффузоры или конусные переходы самый простой способ изменить диаметр трубопровода. Соединяется с трубопроводом такая арматура с помощью сварных швов.

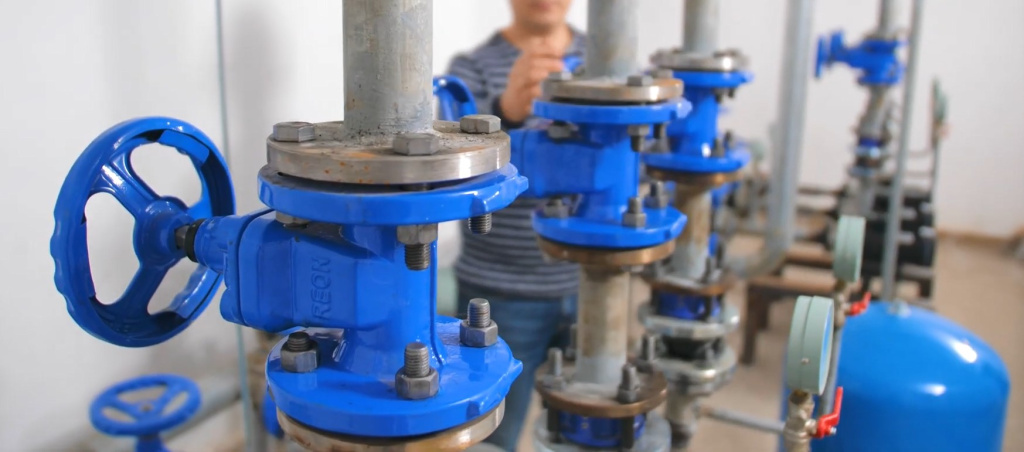

Фланцевая трубопроводная арматура
Фланец — один из самых распространенных и надежных креплений для трубопроводной арматуры. Представляет собой плоский металлический круг, диаметром, превышающим размер трубопровода с равномерным расположением монтажных отверстий. Фланец устанавливается на трубопровод с помощью сварки, а оборудование крепится с помощью шпилек и болтов к ответному фланцу. Преимущество фланцев перед другими типами креплений — надежность и простота монтажа. Фланцы всегда используются в паре.
Муфтовая трубопроводная арматура
Муфта представляет собой участок трубы или корпуса изделия с нанесенной на нее резьбой. Соединяется путем совмещения внутренней и наружной резьбы с последующим вращением для придания надежности конструкции. Для герметизации соединения используется специальная ФУМ лента, лён или анаэробный герметик. Муфтовое соединение трубопроводной арматуры самое распространенное соединение в бытовом сегменте трубопроводной арматуры до диаметра 50мм. Для установки муфтового оборудования, водосчетчика или шарового крана необходимо воспользоваться ключом подходящего диаметра и закрепить за счет вращения гайки или самого крана.
